Sveisesymboler er viktig for Ć„ raskt formidle informasjon.
Merk: sveisesymbolologi er basert pƄ AWS A2.1 og AWS A2.4 standarder.
Definisjon
Symbologi kan defineres som:
Et sett med linjer, symboler og sifre som brukes i tekniske tegninger for Ć„ indikere noen egenskaper ved sveisede skjĆøter .
Men hva er et symbol?
Det er noe som, etter prinsippet om analogi, representerer eller erstatter noe annet.
Sveisesymboler er tegninger som representerer retningslinjer for sveiseprosessen.
De brukes til Ć„ spare plass og arbeide i prosjekttegninger, og symboler gjĆør tegningstolkning raskere og enklere.
Symboler gir all nĆødvendig informasjon for sveising, for eksempel: geometri og dimensjoner pĆ„ fasen, sveiselengde, om sveisen skal utfĆøres i feltet osv.

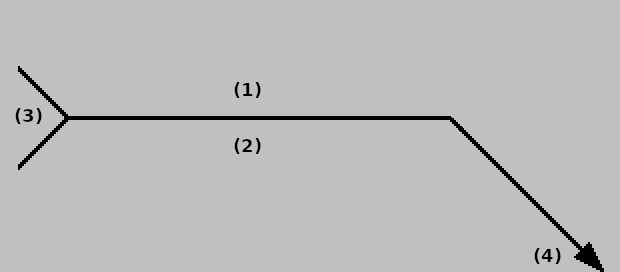

Nedenfor er en grunnleggende struktur for overfĆøring av denne informasjonen:
(1): Sveising i motsatt side av pilen.
(2): Sveising i samme side av pilen.
(3): Hale.
(4): Pil.
Referanselinje
Referanselinjen er et symbol og basen som alle andre sveisesymboler (eller instruksjoner for sveising) er plassert pƄ.
Uten den er det ingen sveisesymbol.
Symboler brukes til Ć„ indikere forskjellige handlinger, avhengig av plasseringen.
Merk: De kan plasseres over eller under referanselinjen.
Referanselinjen mƄ vƦre horisontal og pilelinjen mƄ ha en vinkel som vist pƄ bildet nedenfor:
Brutt pil
En brutt pil brukes nƄr vi har et spesifikt medlem av leddet som skal avfases. Og pilens jobb er Ƅ peke pƄ det medlemmet.
MERK: ANSI/AWS A2.4 -standarden sier ogsĆ„ at piler ikke trenger Ć„ brytes i fĆølgende situasjoner:
- NĆ„r siden som skal avfaset er Ć„penbart.
- NĆ„r det er mulighet for Ć„ avfase ett eller annet av medlemmene som utgjĆør leddet.
Flere linjer
Flere referanselinjer brukes for Ć„ inneholde informasjonen om pĆ„fĆølgende sveiseoperasjoner.
RekkefĆølgen disse operasjonene skal utfĆøres i, bestemmes av hvor nƦr linjen er til pilen.
Den fĆørste operasjonen er den som er angitt av nƦrmeste linje og sĆ„ videre.
Pil
Pilen forbinder sveisesymbolets referanselinje med skjĆøten som skal sveises.
I det fĆørste eksemplet som er gitt, peker pilen ned og til hĆøyre, men mange andre kombinasjoner er tillatt sĆ„ lenge referanselinjen forblir horisontal (se eksempler nedenfor).
Hale
Referanser som spesifikasjoner, sveiseprosesser, prosedyrenummer, retninger og andre data kan vƦre angitt pƄ halen pƄ symbolet.
Hvis slike referanser ikke brukes, kan halen stƄ uten.
Det er vanlig Ć„ bruke halen for Ć„ indikere sveiseprosessen eller forbruksvaren som skal brukes.

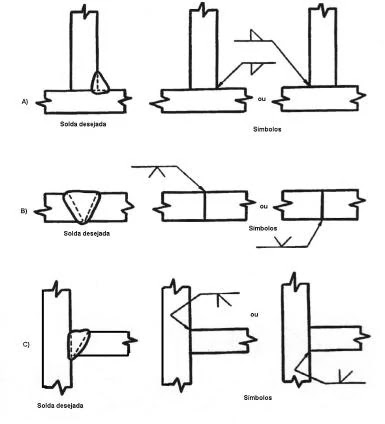

Symbolplassering
Sveisesymboler er plassert over eller under referanselinjen, avhengig av pilens plassering i forhold til skjĆøten, nemlig:
- Symbol under referanselinjen tilsvarer en sveis utfĆørt pĆ„ samme side som pilene (2) eller (6).
- Symbolet over referanselinjen tilsvarer en sveis utfĆørt pĆ„ motsatt side som pilen peker pĆ„ (1) eller (7).
Dette skyldes at vi ofte har sveising pƄ begge sider. Det ville ogsƄ vƦre vanskeligere Ƅ bruke begge symbolene pƄ samme side.
MERK:
Sveising med funksjoner pĆ„ begge sider av skjĆøten, har et symbol pĆ„ begge sider av referanselinjen.
Oversikt og sammendrag
I tillegg til referanselinjen, pilen og halen har vi grunnleggende symboler, tilleggssymboler og dimensjoner eller andre sveisedata. Disse vil bli bedre forklart i andre artikler.
Bildet nedenfor viser en standard plassering for de forskjellige elementene i et sveisesymbol.
Viktige tips:
- Alle elementer i et sveisesymbol kan vƦre over eller under referanselinjen, bortsett fra sveisesymbolet for feltet.
- Det er obligatorisk Ƅ bruke referanselinjen og pilen. Det er ogsƄ obligatorisk Ƅ plassere bruk av en sveisesymbol eller halen.
- Ikke alle elementer i et sveisesymbol trenger Ć„ angis eller brukes, med mindre det er for klarhetens skyld.
